CARACTERISTI CAS

La medición del condensador se hace sin necesidad de desoldarlo o desmontarlo, es decir, la prueba se hace directamente en el circuito.
No es necesario descargar el condensador (siempre y cuando la tensión en sus extremos no exceda los 600VDC).

No hay que tener en cuenta la polaridad del condensador .

Esta diseñado para medir condensadores desde 0.1 mF hasta 10,000 mF sin importar el tipo de dieléctrico.

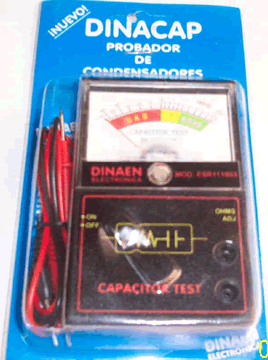

El DINACAP no mide la capacidad de los condensadores y si la resistencia serie, cuyo valor se expresa en ohmios. En un condensador ideal el valor óhmico debe ser cero. Cuando la resistencia del condensador tiende a ser alta, es porque está alterado. Para tener una idea más cercana de la importancia de la resistencia serie, un valor arriba de 5 ohmios puede implicar un mal funcionamiento del circuito en donde esté montado el condensador (fuentes conmutadas, osciladores, circuitos de deflexión horizontal o vertical), etc.

MODO DE USO

Antes de ulilizar el DINACAP, se deben unir las puntas y hacer que la aguja llegue a cero por medio del control OHM ADJ que esta al lado derecho del instrumento. Hecho lo anterior, colocar las puntas, en paralelo con el condensador a probar (observar que el voltaje en el condensador no exceda los 600VDC). Si la aguja deflecta (se mueve) y permanece en el rango verde se asume que el condensador está en buen estado. Si la aguja llega al color amarillo su estado es aceptable pero es mejor compararlo con otro de iguales características de capacidad y voltaje. Si la aguja llega al rango rojo se debe reemplazar.

Tambien hay que valorar que a menos capacidad menos resistencia y por eso no es lo mismo medir un condensador de luF que uno de 1000uF, el primero puede facilmente presentar una resistencia de 10W y se puede decir que está en buen estado, mientras que en el segundo lo ideal es que la aguja no se mueva más allá de 1W, un valor mayor quiere decir que está en declive, y si pertenece a un circuito muy critico, lo mejor es reemplazarlo. De todas maneras, es conveniente que en un principio haga mediciones en condensadores nuevos en buen estado para que se familiarice con el aparato.

NOTA: Antes de utilizar el DINACAP, se sugiere, medir primero con un óhmetro entre los extremos del condensador bajo prueba, con el fin de verificar que no esté en corto o que existan resisitores de bajo valor en paralelo con éste, recuerde que el DINACAP mide resistencia y la lectura obtenida seria la de un condensador en buen estado lo que puede ser falso. Es altamente recomendable descargar el condensador antes de medirlo con el óhmetro, pues éste se puede dañar.
